Parallele Fensterhardware
3H INC.
Produktbeschreibung
Produktanpassung
Die Stapelhöhe ist für europäische Standard -Schärpe -Profilen geeignet und beträgt 21 mm.
Merkmale
Die Fensteröffnungsabstand ist für 240/220/200/175 mm einstellbar. Das maximale Laden beträgt 160 kg.
Das wiederholte Öffnen und Schließen kann bis zu 25.000 Mal betragen.
Anweisungen
Heben und schieben Sie die Betriebsstange auf paralleles Öffnen Sie die Fensterflügel und drücken Sie nach unten, um nach der Abkleidung zu sperren.
Anwendungsszenario s
Bürogebäude, Plaza, Schulen usw.

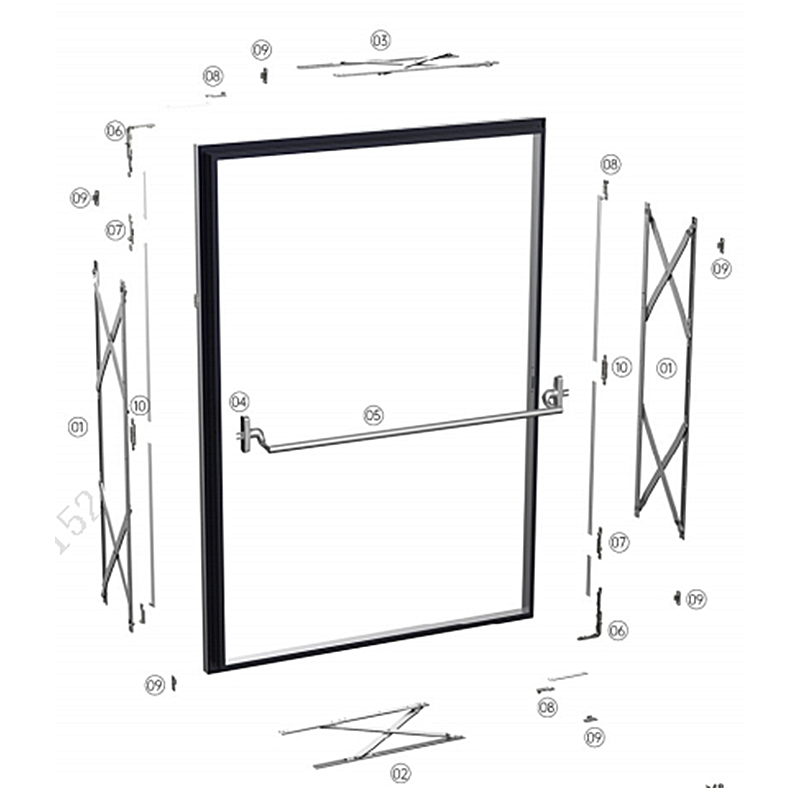

Konfiguration
| NEIN. | Gegenstand Nr. | Artikel | Qty | Beschreibung |
| 1 | HPTC40 | Reibung Aufenthalt | 2 | 304 ss, natürlich |
| 2 | HPTC20L | Reibung Aufenthalt | 1 | 304 ss, natürlich |
| 3 | HPTC20R | Reibung Aufenthalt | 1 | 304 ss, natürlich |
| 4 | CZH101 | Fenstergriff | 1 | Aluminiumlegierung, Pulverbeschichtung |
| 5 | FZ087 | Betriebsstange | 1 | Aluminiumlegierung, oxidiertes Silber (maßgeschneidert) |
| 6 | CC14 | Eckgerät | 2 | Zinklegierung, plattieren |
| 7 | CL20 | Verbindungsblock | 2 | Zinklegierung, plattieren |
| 8 | Cl12 | Verbindungsblock | 4 | Aluminiumlegierung, Plattierung |
| 9 | CKG23 | Sperrsitz | 6 | Zinklegierung, plattieren |
| 10 | CQ28 | Konverter | 2 | Zinklegierung, plattieren |
| 11 | EPDM -Gummistreifen | |||
