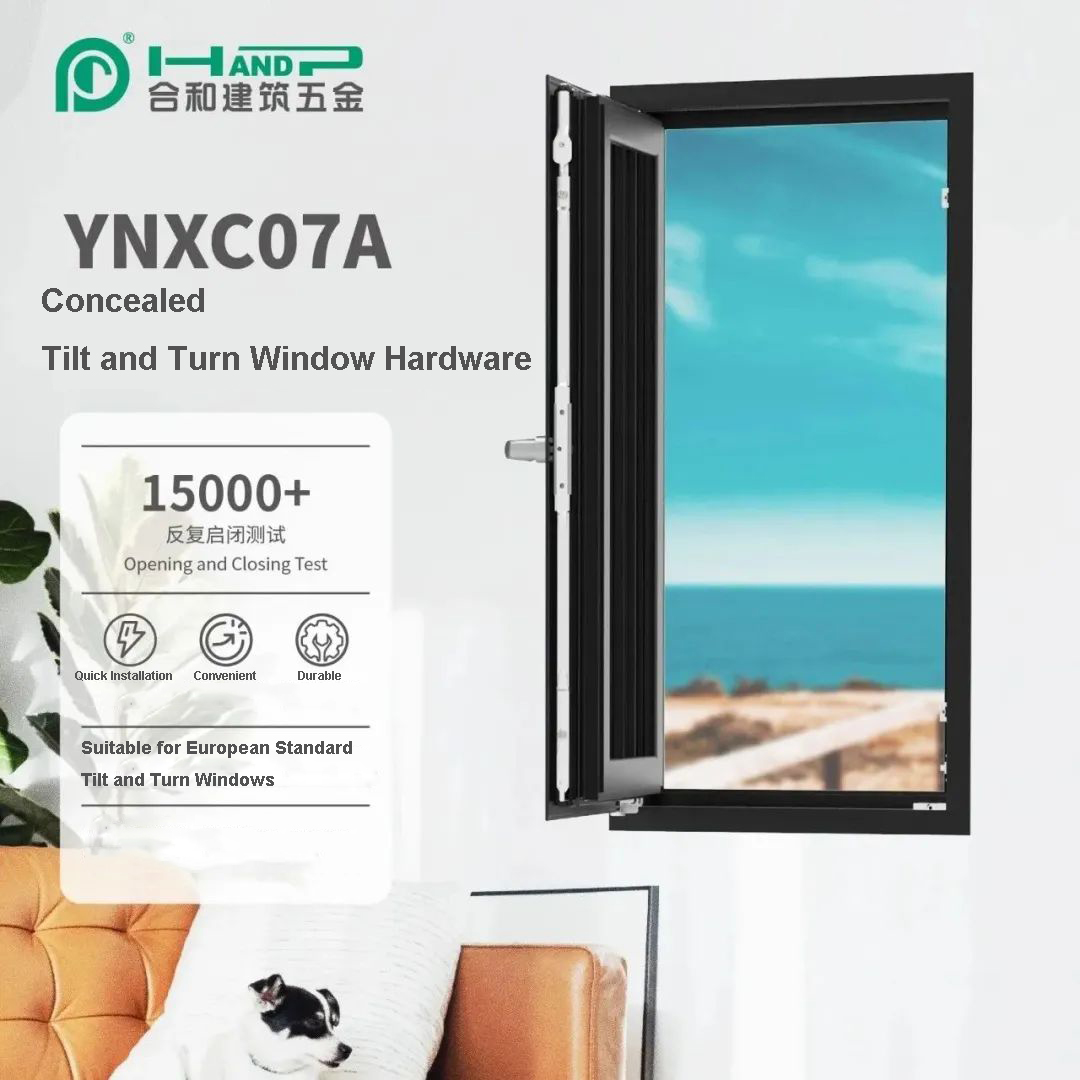

3H Hardware verdecktes Kipp- und Drehfenster-Hardwaresystem YNXC07A Aktion

3H Hardware verdecktes Kipp- und Drehfenster-Hardwaresystem YNXC07A Aktion

Neues, kurzes, verdecktes Dreh-Kipp-Beschlagsystem

Dieses System ist für 20-Nuten-Kipp- und Drehfenster aus Aluminiumlegierung nach europäischem Standard geeignet.

Das Fenster hat eine Flügelbreite von 380 mm bis 500 mm und eine Flügelhöhe von 620 mm bis 2200 mm.(Hinweis: die relative Größe der oberen Fläche der Kerbe);Das Gewicht des Fensterflügels beträgt nicht mehr als 80 kg.

Welche Vorteile bietet diese Hardware-Systemlösung?

1. Kann einstellbar sein

Das untere Scharnier ist in drei Dimensionen verstellbar (links und rechts verstellbar ±1 mm, vorne und hinten verstellbar ±0,5 mm, nach oben verstellbar +3 mm). Durch Anpassen der Exzentrizität (+4/-2 mm) der Niete der Diagonalstange kann das reduziert werden Spalt zwischen Rahmen und Flügel;

2.Geeignet für verschiedene Profile

Um ein Wackeln des Flügels zu verhindern, kann die Diagonalstange je nach Profil angepasst werden;

3.Schnelle Positionierung und schnelle Installation

Alle Teile können zur schnellen Montage direkt in die Nut eingesetzt werden;Die oberen und unteren Scharniere lassen sich schnell installieren und direkt mit Schrauben befestigen, ohne dass das Profil zerstört werden muss;

4.Hohe Luftdichtheit

Die Innen- und Außenseite des Fensters sind nicht freigelegt, der Gummistreifen muss nicht abgeschnitten werden, das Erscheinungsbild des gesamten Fensters bleibt erhalten, die Luftdichtheit von Tür und Fenster wird verbessert und Tür und Fenster werden energiesparender und umweltfreundlich.

Anwendungsszenario

Es eignet sich für Fenster aus Aluminiumlegierung in Wohngebäuden, Bürogebäuden, Einkaufszentren, Hotels, Krankenhäusern und anderen Zivilgebäuden.
